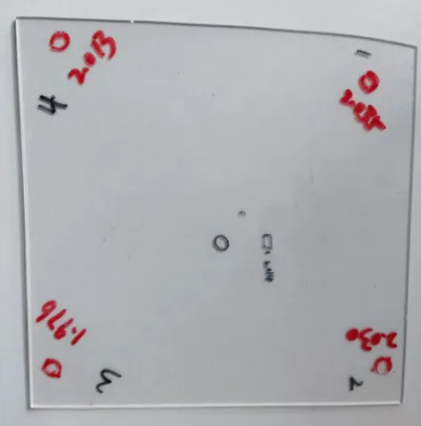

光伏花紋玻璃亦稱“光電玻璃”，利用太陽輻射發電，并具有相關電流引出裝置的特種玻璃。它由玻璃、太陽能電池片、膠片、背面玻璃、特殊金屬導線等組成，應用廣泛，如太陽能智能窗，以及光伏玻璃幕墻等。 而在生產階段需要將原料進行混合、熔化、壓延、退火和切割等工藝才能制成光伏原片半成品。而在壓延的過程中，產品的厚度往往關系到產品的合格度。項目需求1、已知玻璃的厚度大約為2-3.5mm，需要測量出玻璃的精確厚度，并保證測...

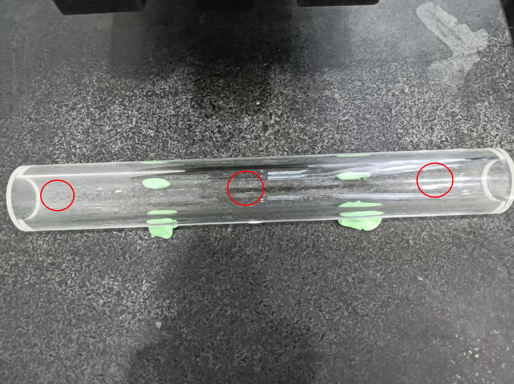

項目玻璃管管壁單邊測厚檢測方案用D35A7鏡頭對玻璃管管壁進行單邊測厚，取三個點靜態測量厚度并記錄重復性。1、采用D35A7R2S35鏡頭對玻璃管管壁進行單邊測厚，操作簡單快速。2、取三個位置，靜態打點測量，每秒鐘取一次數值，連續30秒，并計算重復精度。測試結果三個點位靜態單邊測試，每組測30次，重復精度在4-5um左右。（采用折射率模式測量，折射率默認為K9光學玻璃，因此可能會與真值產生偏差。）配置清單項目啤酒瓶壁厚...

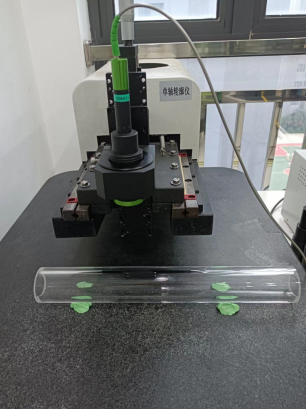

要求測量玻璃管壁厚首先把玻璃管固定在測量臺面上，取3個垂直物體的最高點（如上圖）本次采用H4UC全量程控制器，搭配D40A19，D40A19長度更長角度性能更好，非常適用于測量側面物品。通過立儀光譜共焦測量，得出其數值為8418.487μm，更多高精度測量需求，歡迎關注立儀科技。

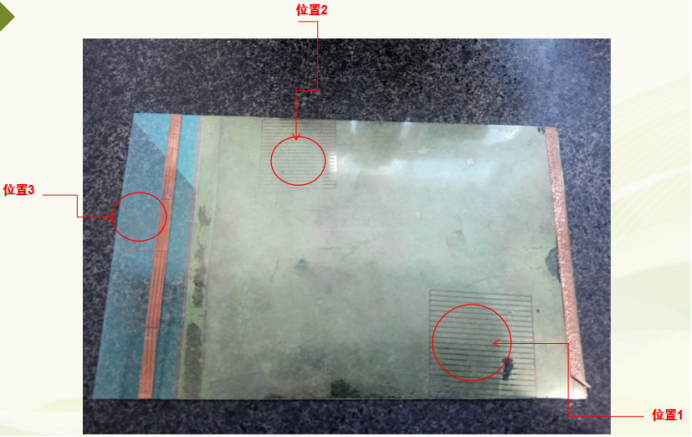

要求玻璃表面圖形的高度差測量（如下圖所示）通過觀察樣品，發現玻璃表面被激光雕刻的有三塊區域，且玻璃的厚度較薄，屬于光可穿透物體，由此本次選用的鏡頭D15A32搭配H4UO單通道控制器，D15A32不僅光斑超小，且線性精度和分辨率都超高，非常適用于要求線性精度高的東西。（高度差掃描數據）（重復精度）通過上圖的可以看出位置1的精度在1.28μm左右，位置2 的精度在1.34μm-1.35μm左右，位置3的精度在0.15微米左右，這些還...

要求測量玻璃（如下圖所示）由于玻璃是透明物體，所以只需要采用單軸輪廓掃描即可，本次通過觀察被測物體，所采用的D55A48搭配H4UY單通道控制器，D55A48，具有大量程的特點，最大測量角度為±48°，非常適用于幅度大，量程大的物體。通過測量可以看出測量出玻璃表面到弧高的距離及圖形，產品5重復20次的動態重復精度為1.124微米。

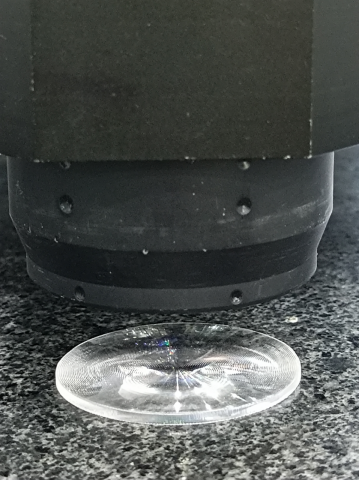

要求測量鏡片紋路（如下圖所示）由于物體呈透明狀，光可以直接穿透，所以只需要用單軸平臺進行輪廓掃描測量，本次測量采用D40A48搭配H4UY單通道控制器，D40A48光斑小，分辨率和測量精度都很好，并且D40A48的鏡頭測量角度±48°，可以很大程度滿足大角度的應用。（輪廓掃描數據）上圖左右兩側的淡藍色區域?yàn)槠脚_基面，以此做水平線，黃色區域?yàn)槟繕?biāo)區域，就可以看到最小高度的數值是一個小于0的負極小值，在觀察波形圖的時...

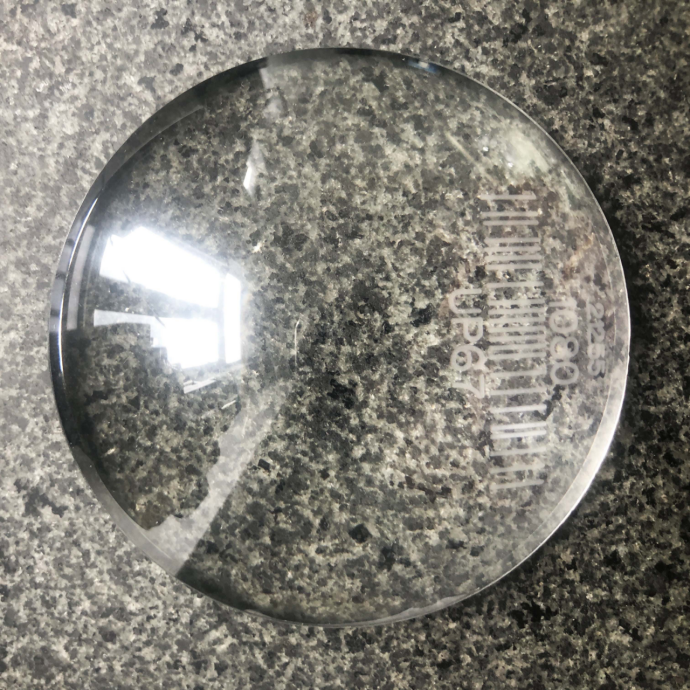

要求：凸面鏡面3D玻璃輪廓掃描（被測物品）掃描凸面鏡片的輪廓，首先通過觀察凸面鏡面，本次輪廓掃描采用的是D55A48R4搭配單通道H4UC控制器，D55A48鏡頭具有超大角度，超大量程，超長工作距離等優點，非常適用于3D透明玻璃測量，大段差，深孔，倒角等高難度物品測量。（輪廓掃描）（掃描結果）（線性精度）立儀科技是一家以精密光學檢測為主業的民營高科技企業，光譜共焦位移傳感器及其應用配套為主推產品民營高科技企業...
